เจาะลึก เรื่องวาล์ว..สัญลักษณ์วาล์วควบคุมทิศทางคืออะไร ?
วาล์วเป็นอุปกรณ์ที่ใช้ในการปฏิบัติงานในหลายๆประเภท ซึ่งวาล์วที่เรากำลังพูดถึงอยู่นี้เป็นอุปกรณ์ในลักษณะที่ใช้เกี่ยวกับการควบคุมการเคลื่อนที่เพื่อควบคุมทิศทางจึงเรียกว่าวาล์วควบคุมทิศทางนั่นเอง
วาล์วควบคุมทิศทางคืออะไร
วาล์วควบคุมทิศทาง (Directional control valve) มีหน้าที่สำคัญของวาล์วคือ การควบคุมเส้นทางการเคลื่อนที่ของอุปกรณ์ให้เป็นไปตามทิศทางที่เราต้องการ จึงเรียกว่าวาล์วควบคุมทิศทาง โดยวาล์วจะเป็นหนึ่งในอุปกรณ์ที่มีความสำคัญชนิดหนึ่งในระบบนิวเมติกส์ (pneumatic system)
ส่วนประกอบของวาล์วควบคุมทิศทาง
การใช้งานวาล์วควบคุมทิศทางจะต้องรู้ก่อนว่าวาล์วควบคุมทิศทางนั้นมีส่วนประกอบอย่างไร โดยจะแบ่งส่วนประกอบออกเป็น 3 ส่วน คือ Spool A, Spool B และส่วนกำหนดทิศทางการไหลของลม จะเป็นสัญลักษณ์วาล์วควบคุมทิศทางที่บ่งบอกถึงการใช้งานในแต่ละอุปกรณ์ไม่ว่าจะเป็นการควบคุมการทำงานโดยดูสัญลักษณ์วาล์วว่าวาล์วนี้ควบคุมด้วยมือถือควบคุมด้วยเท้าหรือใช้ระบบไฟฟ้าหรือระบบอื่นๆในการควบคุมทิศทาง
สัญลักษณ์วาล์วควบคุมทิศทางคืออะไร
เมื่อรู้จักส่วนประกอบของวาล์วควบคุมทิศทางดีแล้ว จะทราบได้ว่าสัญลักษณ์ของวาล์วควบคุมทิศทางแต่ละส่วนเป็นอย่างไร เนื่องจากรูปสัญลักษณ์การควบคุมการทำงานของแต่ละฝั่ง Spool
| สัญลักษณ์ | คำอธิบาย |
|---|---|
| 1. ลักษณะแบบทั่วไป (General) เป็นลักษณะปุ่มกดแบบทั่วๆไป ระบบ (manual control) |
| 2. ลักษณะแบบใช้มือ (Push Buttom) ลักษณะแบบทั่วไปและใช้มือกด ระบบ (manual control) |
| 3. ลักษณะแบบการใช้คันโยก (Lever) จะใช้วิธีโยกอุปกรณ์จึงจะเปิดปิดการใช้งาน ระบบ (manual control) |
| 4.การทำงานโดยใช้วิธีดึงหรือด้าน เป็นการทำงานโดยการใช้มือควบคุม (Detent) ระบบ (manual control) |
| 5. แบบใช้เท้าเหยียบ จะมีการควบคุมการทำงานด้วยการเหยียบ (foot pedal) ระบบ (manual control) |
| 6.ระบบกลไกภายนอกในการควบคุมการทำงาน (Plunger) ระบบ (manual control) |
| 7. ระบบควบคุมการทำงานโดยใช้ลูกกลิ้ง (Roller) ระบบ (manual control) |
| 8. ระบบการทำงานโดยใช้ลูกกลิ้งเพียงทิศทางเดียว (Roller Trip) ระบบ (manual control) |
| 9.ระบบการทำงานโดยใช้ตัวควบคุมคือสปริง (Spring) ระบบ (manual control) |
| 10.การทำงานโดยการใช้แรงดันลมทางตรง (Pressure) ระบบลมอัด (pneumatic control) |
| 11. การทำงานโดยการใช้แรงดันลมเพื่อดันวาว์ลทางอ้อม (Pressure Apply to Pilot Value) ระบบลมอัด (pneumatic control) |
| 12.การใช้แม่เหล็กไฟฟ้าในการควบคุมวาล์ว () เป็นการทำงานโดยใช้ระบบกลไกไฟฟ้า (electrical control) เช่น โซลินอยด์ (solenoid) |
การอ่านสัญลักษณ์วาล์วควบคุมทิศทาง
เมื่อเรารู้สัญลักษณ์ของวาล์วควบคุมทิศทางแล้ว เราจะต้องมาดูความหมายและตำแหน่งจึงจะอ่านสัญลักษณ์วาล์วควบคุมทิศทางได้ ซึ่งการอ่านจะต้องดูรายละเอียดสัญลักษณ์ของวาล์วดังต่อไปนี้

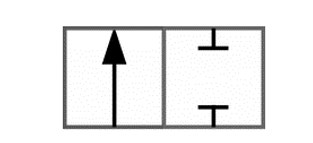

ตัวอย่างรูปภาพประกอบการอธิบาย
- อ่านจำนวน เรียกว่า พอร์ต
เพื่อดูว่าวาล์วควบคุมมีกี่จุด ให้สังเกตสัญลักษณ์วาล์วควบคุมทิศทางคือ รูปตัว T โดยจะมีทั้งหมด 2 ตัวในรูป ที่หันหัวชนกัน หากตัวที่ตั้งอยู่บนกรอบสี่เหลี่ยมมุมไหนบ้างให้นับเป็น 1 จุดหรือ 1 พอร์ต ดังนั้น เท่ากับในรูปภาพประกอบจะมีวาล์วทั้งหมด 2 Port
- อ่านจำนวน เรียกว่า ตำแหน่ง
เพื่อดูว่าวาล์วควบคุมตำแหน่งนั้นมีกี่ตำแหน่ง โดยจะสังเกตจากรูปภาพประกอบ คือ รูปสี่เหลี่ยมได้เลยทันที ซึ่งกรอบสี่เหลี่ยม 1 กรอบแทนความหมายของตำแหน่งวาล์ว 1 ตำแหน่ง ดังนั้น เท่ากับในนี้มีวาล์วควบคุมตำแหน่ง Spool ทั้งหมด 2 ตำแหน่ง
- ดูสัญลักษณ์การไหลหมุนเวียน
สุดท้ายสัญลักษณ์ลูกศร และตัว T หมายถึง สัญลักษณ์วาล์วควบคุม โดยจะบอกถึงทิศทางการไหลเวียนของลม โดยลูกศร ทำหน้าที่บอกทิศทางที่เคลื่อนไป ส่วนตัว T แทนตำแหน่งที่ปิดกั้น
สรุป
เพราะการใช้งานสัญลักษณ์วาล์วควบคุมจะต้องเข้าใจเพื่อไม่ให้ใช้งานผิดประเภท ท่านสามารถปรึกษาและขอคำแนะนำจากผู้เชี่ยวชาญมืออาชีพ รอบรู้เรื่องสัญลักษณ์วาล์วควบคุมกับเราได้ทันที ..มืออาชีพเรื่องอุปกรณ์ระบบลม Pneumatic และระบบอัตโนมัติ … GFT ตัวแทนจำหน่ายสินค้า AirTAC อันดับหนึ่งในไทย
